Tiedätkö termoelementtilämpötilan mittauksen perusperiaatteen?

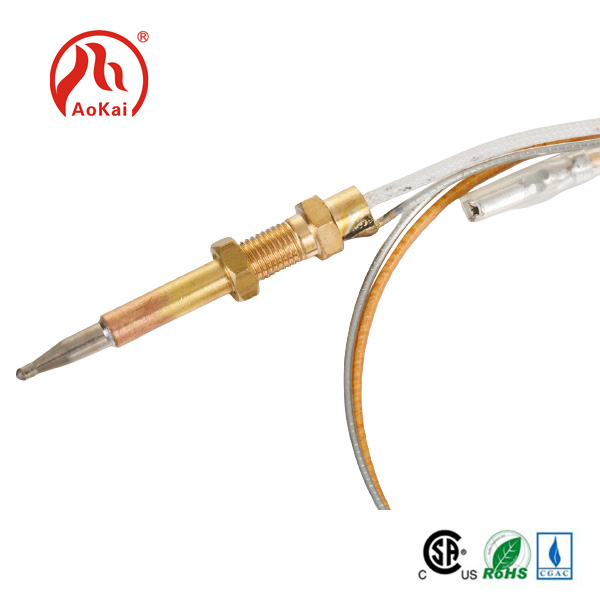

Suuren osan markkinoiden myydyimmän lämpötilan hankkimoduulin laitteiden tutkimus ja kehittäminen perustuu termoelementin tekniikan periaatteeseen.Termoelementtion lämpötilan tunnistuselementti ja ensisijainen instrumentti, joka mittaa suoraan lämpötilan ja muuntaa lämpötilasignaalin termoelektriseksi potentiaalisignaaliksi, joka muunnetaan sitten mitatun väliaineen lämpötilaan sähköisen instrumentin kautta.

Termoelementtilämpötilan mittauksen perusperiaate on, että eri materiaalien kaksi johtimesta muodostavat suljetun silmukan. Kun molemmissa päissä on lämpötilagradientti, virta kulkee silmukan läpi. Tällä hetkellä kahden pään välillä on termoelektrinen potentiaali, mikä on ns. Seebeck-efekti.

Eri komponenttien kaksi homogeenista johtimen ovat termoelementit. Lämpötila on korkeampi pää, ja pää alhaisemmalla lämpötilalla on vapaa pää. Vapaa pää on yleensä vakio lämpötilassa. Termoelektrisen potentiaalin ja lämpötilan välisen funktionaalisen suhteen mukaan tehdään termoelementin valmistumispöytä; Valmistumistaulukko saadaan, kun vapaan pään lämpötila on 0 ℃. Eri lämpöparilla on erilaiset valmistumispöydät.

Kun kolmas metallimateriaali on kytkettytermoelementtiSilmukka, niin kauan kuin materiaalin kahden liitoksen lämpötila on sama, termoelementin tuottama termoelektrinen potentiaali pysyy muuttumattomana, toisin sanoen silmukkaan kytketty kolmas metalli ei vaikuta siihen. Siksi, kun mitataan termoelementin lämpötilaa, mittauslaite voidaan kytkeä. Termoelektrisen potentiaalin mittaamisen jälkeen mitatun väliaineen lämpötila voidaan tietää. Termoelementti hitsaa kaksi johdinta tai puolijohdetta A ja B eri materiaaleista suljetun silmukan muodostamiseksi.

Kun kaksi eri komponenttien johtimia on kytketty molemmissa päissä silmukan muodostamiseksi, kun risteyksen lämpötila on erilainen, silmukassa syntyy elektromotiivivoima. Tätä ilmiötä kutsutaan termoelektriseksi vaikutukseksi, ja tätä elektromotiivivoimaa kutsutaan termoelektriseksi potentiaaliksi.TermoelementitKäytä tätä periaatetta lämpötilan mittaamiseen. Niiden joukossa päätä, jota käytetään suoraan väliaineen lämpötilan mittaamiseen, kutsutaan työpääksi, ja toista päätä kutsutaan kylmäpääksi; Kylmäpää on kytketty näyttölaitteeseen tai vastaavaan instrumenttiin, ja näyttöinstrumentti osoittaa termoelementin tuottaman termoelektrisen potentiaalin. Termoelementti on oikeastaan energian muunnin, joka muuntaa lämpöenergian sähköenergiaksi ja käyttää generoitua termoelektristä potentiaalia lämpötilan mittaamiseen. Termoelementin termoelektrisen potentiaalin kannalta on huomattava useita ongelmia.

1

2. Termoelementin tuottaman termoelektrisen potentiaalin koolla ei ole mitään tekemistä termoelementin pituuden ja halkaisijan kanssa, kun termoelementin materiaali on tasainen, mutta vain termoelementin materiaalin koostumuksella ja lämpötilaero molemmissa päissä;

3. Kun termoelementin kahden lämpöpohjajohdon materiaalikoostumus määritetään, termoelementin lämpöäelektrisen potentiaalin koko liittyy vain lämpöpöydän lämpötilaeroon; Jos termoelementin kylmän pään lämpötila pidetään vakiona, termoelementin termoelektrinen potentiaali on vain työpäälämpötilan yhtä arvoinen funktio.
